Зубчатый ремень Bando - изделие высочайшего качества. Для самостоятельного подбора воспользуйтесь информацией ниже.

Для правильного подбора зубчатого ремня необходимо знать следующую информацию:

1. Профиль изделия. Определяется шагом и формой зубчиков. Шаг зубчика для каждого профиля приведен ниже в таблице. Для точного измерения шага необходимо измерить расстояние между десятью соседними зубами, от начала первого до начала десятого, и поделить результат на 10. Потом найти в таблице наиболее подходящий стандартный размер. Потом определится с формой зубчика, которая возможна в 3х видах:

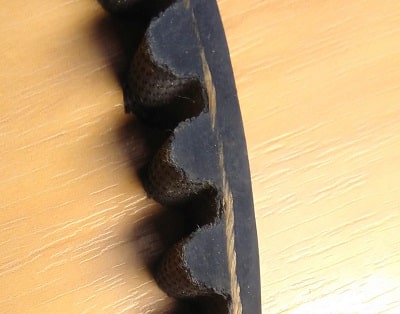

  • - округлой формы

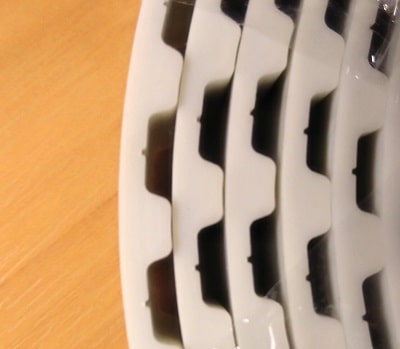

  • - трапециевидной формы

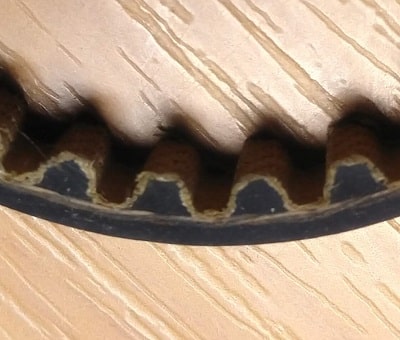

  • - боковые грани в виде эвольвентной кривой:
Круглый зуб Трапециевидный зуб Зуб с формой эвольвентной кривой
Зубчатый ремень с круглым зубом Зубчатый ремень трапециевидный Зубчатый ремень с эвольвентным зубом

Потом подобрать подходящий профиль по чертежу в таблице.

2. Длина изделия. Длину можно измерять при помощи рулетки, либо умножив шаг зубчиков на их количество.

3. Ширина изделия. Ширину можно измерять линейкой или рулеткой.

4. Материал изготовления. Производители изготовляют изделия такого типа с двух материалов - смесей резины либо полиуретана.

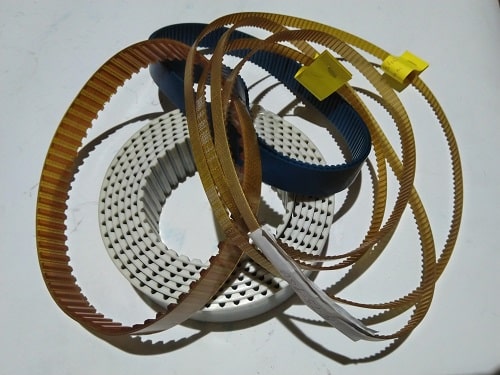

Зубчатый ремень из полиуретана может иметь любой цвет.
Наиболее часто это белый и медный цвет.

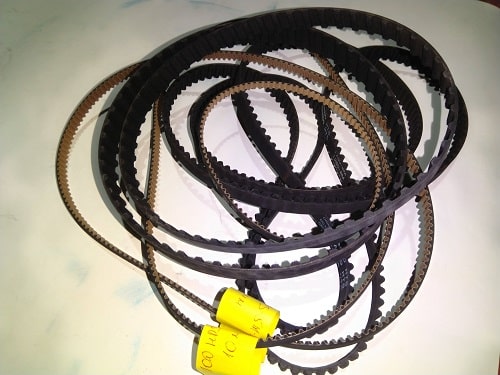

Зубчатый ремень из резины имеет черный цвет. В ремнях типа
STS покрытие по зубчатой поверхности может
иметь другой цвет.
Полиуретановый зубчатый ремень Резиновый зубчатый ремень

Если вы не смогли подобрать необходимый ремень самостоятельно - наши инженера проконсультируют вас.

Название Bando Профиль Шаг, мм Чертеж

Резиновые зубчатые ремни

HTS Belts HTS 8М, HTS 14М 8, 14 HTS 8М, HTS 14
SUPER TORQUE SYNCHRONOUS (STS) BELTS S1.5M, S2M, S3M, S4.5M, S5M, S8M, S14M 1.5, 2, 3, 4.5, 5, 8, 14 S1.5M, S2M, S3M, S4.5M, S5M, S8M, S14M
High-Performance STS Belts (HP-STS) HP-S5M, HP-S8M, HP-S14M 5, 8, 14 HP-S5M, HP-S8M, HP-S14M
SYNCHRONOUS BELTS MXL, XL, L, H, XH, XXH 2.032, 5.08, 9.525, 12.7, 22.225, 31.75 MXL, XL, L, H, XH, XXH

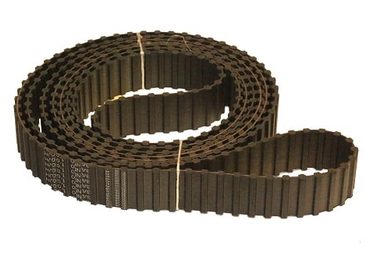

Двухсторонние зубчатые резиновые ремни
DOUBLE SIDED SYNCHRONOUS DXL, DL, DH 5.08, 9.525, 12.7 DXL, DL, DH
DOUBLE SIDED STS BELTS DS2M, DS3M, DS4.5M, DS5M, DS8M, DS14M 2, 3, 4.5, 5, 8, 14 DS2M, DS3M, DS4.5M, DS5M, DS8M, DS14M

Полиуретановые зубчатые ремни

BANCOLLAN STS BELTS S2M, S3M 2, 3 S2M, S3M
KING POWER Synchronous Belts (KPS Ⅱ) KPSⅡ8M, KPSⅡ14M 8, 14 KPSⅡ8M, KPSⅡ14M
BANCOLLAN SYNCHRONOUS BELTS MXL, XL, L 2.032, 5.08, 9.525 MXL, XL, L
T2.5, T5, T10 2.5, 5, 10 T2.5, T5, T10
BANCOLLAN SYNCHRONOUS BELTS IN-TYPE TN10, TN15 1, 1.5 TN10, TN15
Двухсторонние зубчатые полиуретановые ремни
BANCOLLAN DOUBLE SIDED SYNCHRONOUS DXL 5,08 DXL
DT5, DT10 5, 10 DT5, DT10
