Зубчатые ремни профилей S2M, S3M

Ремни зубчатые профилей S2M, S3M

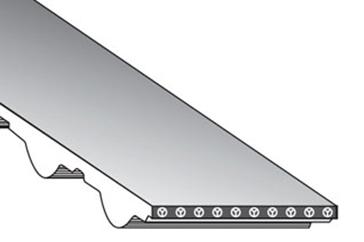

Конструкция зубчатого ремня профиля S2M и S3M

Ремни зубчатые профилей S2M, S3M Конструкция зубчатого ремня профиля S2M и S3M
Зубчатые ремни BANCOLLAN S2M и S3M изготавливаются из полиуретана, а в качестве корда
используется Kevlar (aramid) или стекловолокно

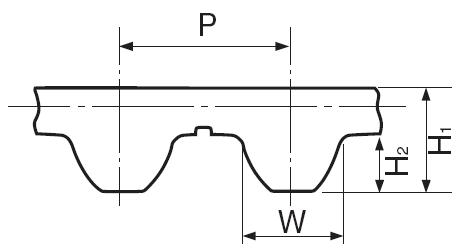

ПРОФИЛЬ

шаг p (мм)

высота ремня H1 (мм)

высота зуба H2 (мм)

ширина вершины зуба W (мм)

материал корда

Код материала корда

S2M

2,00

1,40

0,76

1,30

  • стекловолокно
  • Aramid (Kevlar)

G

K

S3M

3,00

2,00

1,14

1,95

  • стекловолокно
  • Aramid (Kevlar)

G

K

Пример маркировки ремня BANCOLLAN S2M и S3M:

60 S2M 200 UG

  • ширина ремня 6,0мм
  • профиль зубьев ремня S2M (шаг 2мм)
  • длина ремня 200мм
  • материал ремня полиуретан (U)
  • материал ремня стекловолокно (G)

Клиновые ремни самых популярных профилей постоянно на складе в Киеве. Для построения зубчатой ременной передачи доступен широкий ассортимент зубчатых шкивов. Зубчатые шкивы всех типов и размеров доступны как со склада, так и под заказ до 30 дней.

Тип Шаг, мм Номинальная ширина, мм Название ремни
S2M
(Polyurethene)
2,0 4 0, 6 0, 1 0 0 76 S2M, 78 S2M, 80 S2M, 86 S2M, 90 S2M, 92 S2M, 100 S2M, 102 S2M, 106 S2M, 110 S2M, 112 S2M, 114 S2M, 116 S2M, 120 S2M, 122 S2M, 126 S2M, 128 S2M, 138 S2M, 140 S2M, 142 S2M, 144 S2M, 148 S2M, 158 S2M, 160 S2M, 164 S2M, 166 S2M, 168 S2M, 170 S2M, 172 S2M, 176 S2M, 180 S2M, 184 S2M, 186 S2M, 190 S2M, 200 S2M, 206 S2M, 214 S2M, 216 S2M, 218 S2M, 220 S2M, 224 S2M, 230 S2M, 234 S2M, 236 S2M, 238 S2M, 240 S2M, 250 S2M, 256 S2M, 258 S2M, 260 S2M, 264 S2M, 266 S2M, 280 S2M, 290 S2M, 296 S2M, 300 S2M, 314 S2M, 316 S2M, 320 S2M, 334 S2M, 340 S2M, 354 S2M, 360 S2M, 370 S2M, 380 S2M, 396 S2M, 400 S2M, 436 S2M, 440 S2M, 448 S2M, 454 S2M, 460 S2M, 474 S2M, 480 S2M, 488 S2M, 494 S2M, 500 S2M, 504 S2M, 520 S2M, 544 S2M, 548 S2M, 560 S2M, 580 S2M, 600 S2M, 620 S2M, 630 S2M, 654 S2M, 710 S2M, 754 S2M, 790 S2M, 800 S2M, 806 S2M, 828 S2M, 900 S2M, 976 S2M, 1000 S2M, 2250
S3M
(Polyurethene)
3,0 6 0, 1 0 0, 1 5 0 120 S3M, 144 S3M, 150 S3M, 159 S3M, 162 S3M, 171 S3M, 174 S3M, 177 S3M, 186 S3M, 192 S3M, 195 S3M, 201 S3M, 204 S3M, 210 S3M, 213 S3M, 219 S3M, 222 S3M, 225 S3M, 234 S3M, 237 S3M, 240 S3M, 246 S3M, 252 S3M, 255 S3M, 264 S3M, 267 S3M, 270 S3M, 276 S3M, 285 S3M, 300 S3M, 312 S3M, 318 S3M, 327 S3M, 339 S3M, 342 S3M, 354 S3M, 360 S3M, 378 S3M, 384 S3M, 390 S3M, 396 S3M, 402 S3M, 405 S3M, 417 S3M, 420 S3M, 432 S3M, 447 S3M, 453 S3M, 459 S3M, 486 S3M, 501 S3M, 504 S3M, 507 S3M, 513 S3M, 516 S3M, 519 S3M, 537 S3M, 564 S3M, 588 S3M, 600 S3M, 609 S3M, 633 S3M, 660 S3M, 666 S3M, 681 S3M, 699 S3M, 750 S3M, 765 S3M, 774 S3M, 789 S3M, 804 S3M, 810 S3M, 885 S3M, 900 S3M, 936 S3M, 951 S3M, 1005 S3M, 1050 S3M, 1146 S3M, 1260 S3M, 1383 S3M, 1596 S3M, 1800 S3M, 2100
